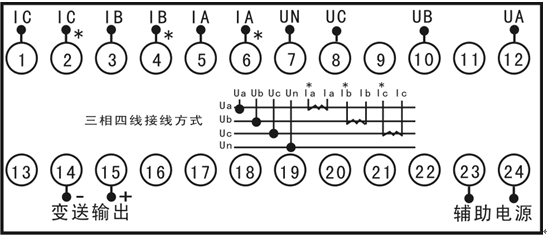

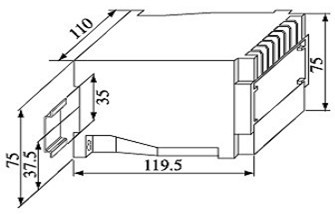

三相功率變送器 點擊查看大圖 詳細信息 產品名稱：三相功率變送器 產品型號：     ■特點 u         用途：能測量三相有功功率，三相無功功率，隔離變送輸出模擬信號 u         測量：三相三線，三相四線 u         精度：0.5% u         輸出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模擬量信號   ■技術參數 輸入 電壓：AC100V/AC380V　　電流：AC 5A/AC1A 輸入負載 電壓互感器PT：≤0.1VA　　　電流互感器CT：≤0.2VA 允許過載 電壓×2倍標稱值持續；電流×2倍標稱值持續；電流×2倍標稱值1s 精度 ≤±0.5%RO 響應時間 ≤500ms 輸出電流 4~20mAdc（負載電阻≤510Ω） 輸出波紋 ≤0.5% RO峰峰值 工作環境溫濕度 0~50℃/小于80%相對濕度（無冷凝狀態） 貯存環境溫濕度 -20~70℃/小于70%相對濕度（無冷凝狀態） 使用電源 AC/DC85-265V，50Hz 隔離 輸入/輸出/電源/外殼 電源消耗 DC約3W，AC約4VA 外殼材料 ABS防火材料 重量 約450克 耐壓強度 AC2kVrms/min 絕緣阻抗 DC500V時大于100MΩ 外形尺寸 119.5（L）×  110（W）× 75（H）mm 安裝方式 35mm標準導軌、底座螺釘安裝       外形尺寸 　　       ■校正微調：采用高精度數模轉換芯片，內部具有自校準和修正功能，無校調電位器。   ■接線方式圖 三相三線接線圖     三相四線接線圖         ■安裝方式：可固定安裝在35mm的標準導軌上   ■電能脈沖輸出          提供2路可選的電能脈沖輸出（有功電能和無功電能），采用集電級開路的光耦繼電器輸出方式，輸出可作為電能量的變送輸出功能（也可用做電能的檢驗），脈沖常數3600imp/kWh，其意義為：當儀表累積1kWh 時脈沖輸出個數為3600個，需要強調的是1kWh 為二次側電能數據，在PT、CT 的情況下，相對的3600 個脈沖數據對應1 次側電能為1kWh×電壓變比PT×電流變比CT。 電氣特性：脈沖采集接口的電路示意圖中VCC＜＝48V,I＜＝50mA。 應用舉例：PLC 終端使用脈沖計數裝置，假定在時長為t的一段時間內采集脈沖個數為N 個，儀表輸入為：10kV/100V，400A/5A，則該時間段內儀表電能累積為：N/3600×100×80 度電能。   ■變送輸出            提供了2路模擬量的變送輸出功能，分別作為有功功率和無功功率的變送輸出，其對應關系數量可任意設置。 電氣參數：精度0.5級；電流輸出時，負載電阻＜510Ω、電壓輸出時，負載電阻＞100KΩ。   ■安裝注意事項 1．    確認規格貼紙上所標示規格與所訂購是否相同。 2．    輸入電流或電壓是否在規格范圍內。 3．    注意工作電源是否正確并接正確端子；請務必根據變送器接線圖接線。 4．    變送器輸入接CT或PT的二次輸出。 5．    本使用說明中的內容如與網站、樣本等資料有不符之處，以本說明書為準。
