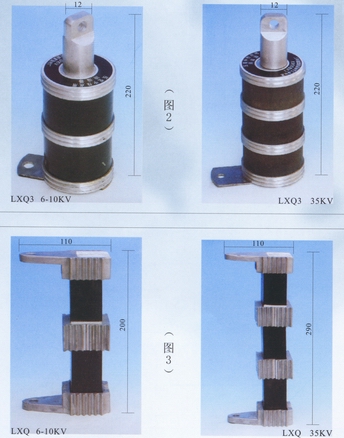

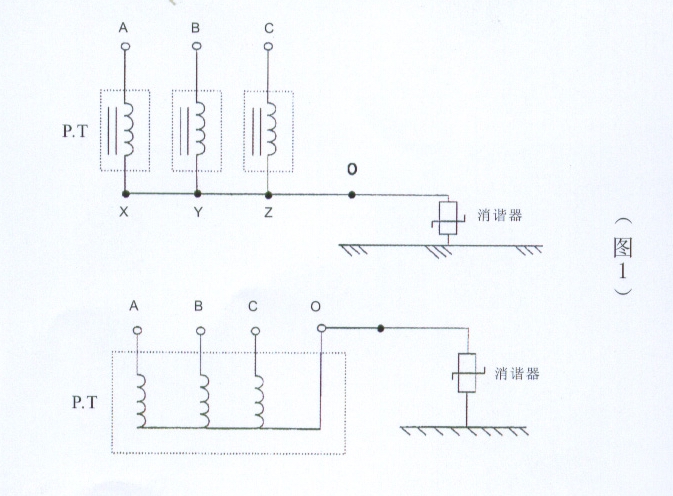

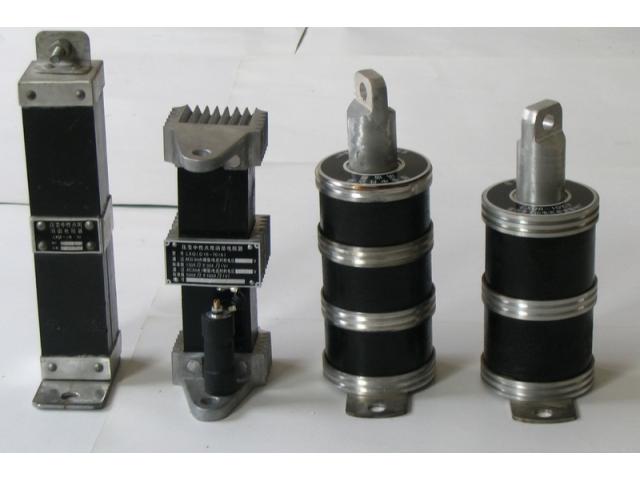

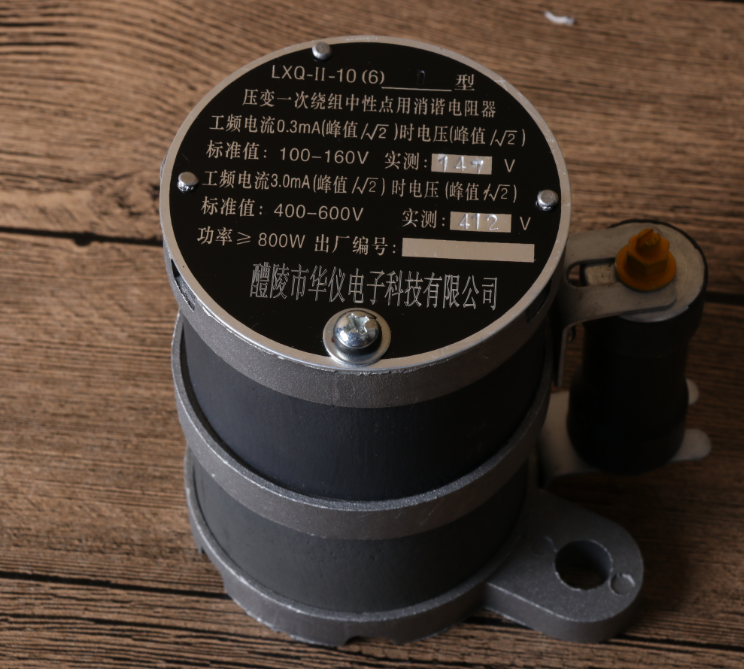

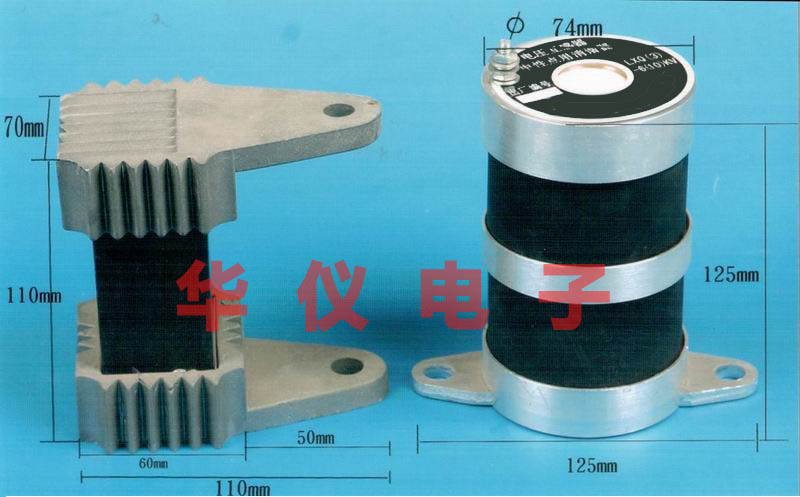

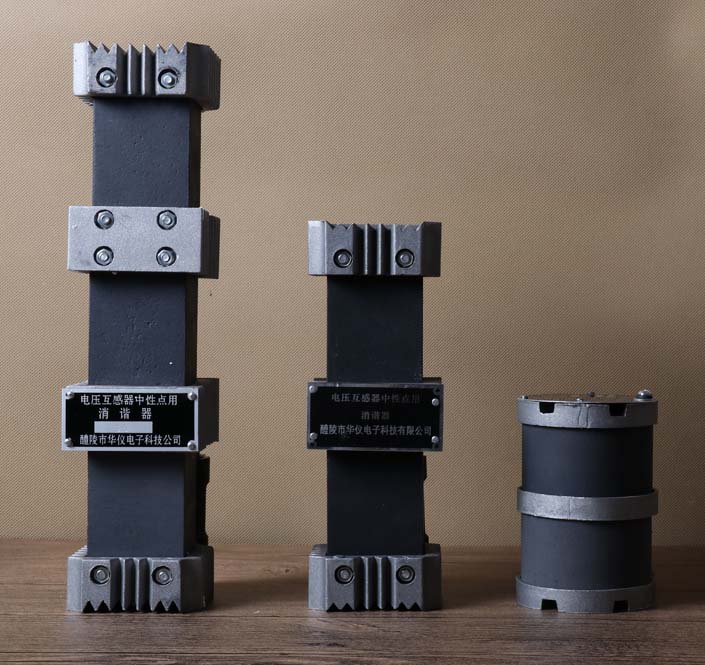

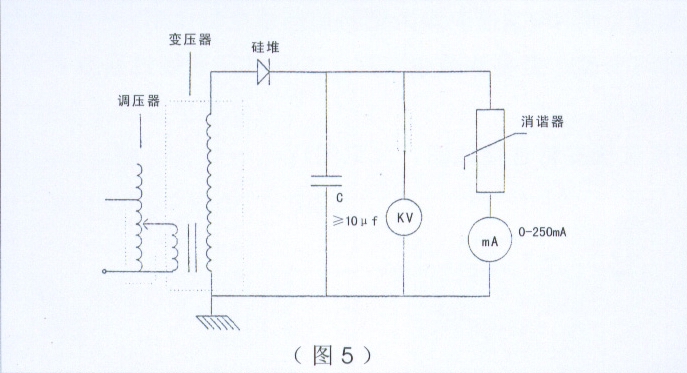

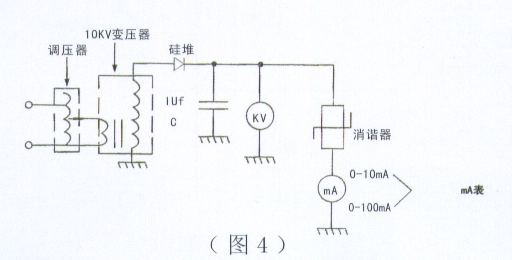

LXQ/LXQII/LXQ3/LRX/RXQ 點擊查看大圖 詳細信息 產品名稱：LXQ/LXQII/LXQ3/LRX/RXQ 產品型號：LXQ/LXQ/LXQII/LXQ3/LRX/RXQ              點擊此處全屏觀看說明書     消諧器部分型號： LXQ/RXQ/NLS/QNC高壓消諧器LXQ-6，LXQ-10，LXQ-20，LXQ-35，LXQ3-6，LXQ3-10，LXQ3-35電壓互感器中性點用高壓消諧器；LXQII-6，LXQII-10，LXQII-35，LXQIII-6，LXQIII-10，LXQIII-35壓變中性點用消諧電阻器；LXQII(D)-6，LXQII(D)-10，LXQII(D)-35，LXQIII(D)-6，LXQIII(D)-10，LXQIII(D)-35，LXQ2(D)-6，LXQ2(D)-10，LXQ2(D)-35，LXQ3(D)-6，LXQ3(D)-10，LXQ3(D)-3弱絕緣型高壓消諧器；LXQ(3)型6-10KV通用型電壓       互感器中性點用消諧器 產品介紹：      LXQ(3)型6～35KV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱消諧器），是安裝在6～35KV電壓互感器（以下簡稱壓變或PT）一次繞組Y。結線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器的產品型號--LXQ表示按傳統外形設計的長方形的消諧器；LXQ3表示第三次改型設計的、電阻器外表裸露的、無須絕緣外套保護的、圓柱外形的消諧器。兩者只是外形不同，電氣性能完全相同。     LXQ(3)型6～35KV消諧器的直流電氣特性與傳統的RXQ及LXQ消諧器相近，但結構設計從提高消諧器的熱容量出發,進行了較大的改進。消諧器采用電氣性能優異、超細顆粒的SiC為基材；經大噸位的壓機壓制成高密度的、圓餅狀的坯體；在還原氣氛下；經上千度的高溫?zé)Y(jié)而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很 受用戶青睞。   主要電氣性能: LXQ-2型消諧是把6KV和10KV作為通用型號，性能參數（表1） 序號 項目   LXQ2-10(6)KV LXQ2-  35KV 1 通過AC 0.3mA 峰值電流 電壓(V)峰值/2 130+30 450+100 電阻(KΩ) ＞450 ＞1800 2 通過AC 3mA 峰值電流 電壓(V)峰值/2 500+100 1400+150 電阻(KΩ) ＞180 ＞550 3 帶D型電阻器兩端工頻電壓變化 限制在3KV(峰值)以下 限制在5KV(峰值)以下 4 2小時耐受的功率(W) 1無任何明顯損壞 2熱容量試驗前后,U0.3mAp和U3mAp的變化，＜+10 5 10min通過500mA(有效值)的容量 1無任何明顯損壞 2熱容量試驗前后,U0.3mAp和U3mAp的變化，＜+10     LXQ(3)型6-35KV消諧器主要性能參數(表2) 序號 項目 LXQ（3）- 6 LXQ（3）-6D LXQ（3）- 10 LXQ（3）-10D LXQ（3）- 35 LXQ（3）-35D   1 通過AC 1mA （峰值/2）時 電壓(V)峰值/2 170-210 280-350 840-1050   電阻(K) ＞170 ＞280 ＞840   2 通過AC10mA （峰值/2）時 電壓(V)峰值/2 480-600 800-1000 2100-2625   電阻(K) ＞48 ＞80 ＞210   3 帶D型電阻器兩端工頻電壓變化 在3KV(峰值/2)，電阻值減少一半以上 在3KV(峰值/2)，電阻值減少一半以上 在5KV(峰值/2)，電阻值減少一半以上   4 2小時耐受的功率(W) ＞800 ＞800 ＞800 5 10min通過500mA(有效值)的容量 1無任何明顯損壞 2熱容量試驗前后,冷狀態下，電氣參數變化不大于10% 表格中的參數為我廠典型產品參數，如用戶有不同要求，我廠可根據用戶要求生產。 消諧器型號的選配： 適合配LXQ3 型的壓變型號 適合配LXQ3（D）型的壓變型號 JDZJ-6，10              JDJJ-35 JDZX6-6，10                UNE10，35 JSJW-6，10              JDJJ1-35 JDZX8-6，10，35G                   REL10 JDEJ-6，10              JKJJ2-35 JDZX9-6，10，35                     URE10，35 JDEW-6，10             JDX6-35 JDZX10-6，10                         URED10 JDJW-6，10G            JDX7-35 JDZX11-6，10，35                    UNEW35 JDZB-6，10             JDZX-35 JDZXR1-6，10 JDZX7-6，10            JDXW-35 JDZXR2-6，10   LXQ(3)型6～35KV消諧器使用環境 1.在戶外，裝在壓變的就近邊上，消諧器雖有防雨功能，不宜直接經受日曬雨淋； 2.環境溫度-40℃～+60℃； 3.交流電力系統頻率為50HZ或60HZ； 4.地震烈度8度以下地區。   LXQ(3)型6～35KV消諧器安裝 1.安裝方式：LXQ（3）型消諧器體積較小，可以采用垂直方式，也可以采用水平方式安裝； 可以 直接固定在壓變本體的螺桿上（注意 JDZJ-6～10型壓變的固定螺栓是不接地的。需將 消諧器接地端與接地螺栓相連接）。也在以固定在壓變附近支架上。 2.接線示意圖（見圖1） （1）三個單相壓變（PT）時：     未接消諧器前，三個單相壓變高壓繞組尾（X•Y•Z）直接接地或是并聯成中性點（0）接   地。     接消諧器時，必須將直接接地的高壓繞組尾或（0）與地?cái)嚅_(kāi)。消諧器接在中性點（0）與    地之間，（中性點不再直接接地）。         2）三相五柱壓變（PT）時：       未接消諧器前，三相五柱壓變中性點“0”直接接地，接消諧器時，必須將中性點（0）與   地?cái)嚅_(kāi)，消諧器接在中性點（0）與地之間，（中性點不再直接接地）。 3.消諧器的主要安裝尺寸：   （LXQ3型見圖2、LXQ型見圖3） 4.LXQ（3）型消諧器參數測試   現場測量可用1000V搖表測消諧器的絕緣電阻電阻，一般約為0.5MΩ,即可安裝.若需測量消  諧器伏安特性及非線性系數α則可按下面方法測量。   (1)測直流伏安特性接線圖:(見圖4)     2)測試非線性系數α方法:        當消諧器的直流特性采用15mA時,分別測量出消諧器直流50mA及50mA時兩端電壓U1、U2；      當消諧器的直流特性采用42mA或50mA時，分別測量出直流100mA及10mA時兩端電壓U1、U2      剛非線性系數α為：      U1=I1為50（100）mA時電壓；U2=I2為5（10）mA時電壓； I1=50(100)mA, I2=5(10)mA時      lg =lg10=1 = lg   削諧器的口系數應符合表1中規定值。   (3)熱容量抽查試驗:(見圖5)   要求削諧器通過250mA工頻電流后，耐受時間10min后，無任何烤焦、炸裂現象;在消諧     器尚處于高溫狀況下，立即用水對消諧器噴淋，消諧器本體應保持完好;待消諧器冷卻     并完全干燥后，其直流電壓變化率與直流非線性系數α變化率都不大于10%。
