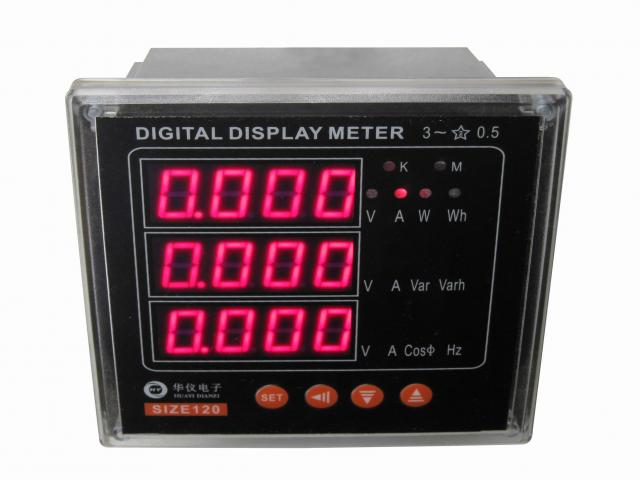

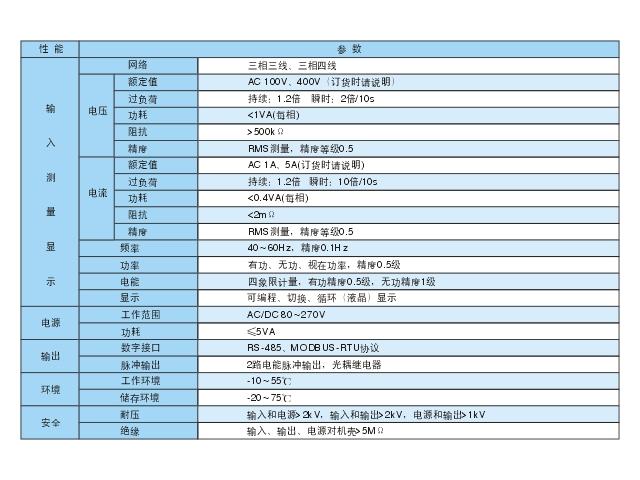

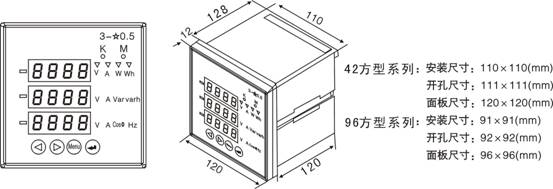

2.安裝方法：
1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。
2）.取出多功能電力儀表，松開定位螺絲，取下固定夾。
3）.將儀表安裝插入配電柜的儀表孔中。
4）.插入儀表的固定夾，固定定位螺絲。

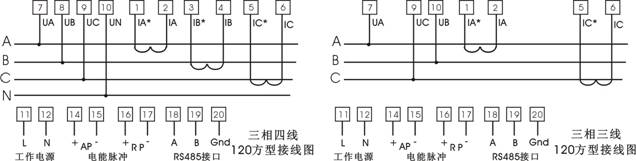

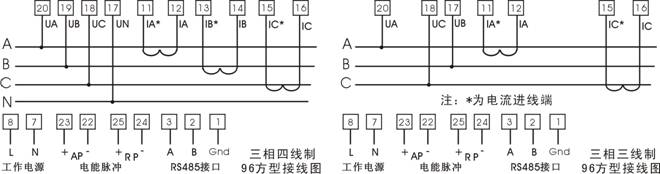

3．端子接線：
注：L-N為輔助電源 請按儀表外殼接線圖正確接線！
1）.輔助電源：該系列多功能電力儀表具備通用的（AC/DC）開關電源輸入接口，若不作特殊聲明，提供的是220V(AC/DC)或110V（AC/DC）電源接口的標準產品，儀表極限的工作電源電壓為AC/DC：80-270V，請保證所提供的電源適用于該系列產品，以上防止損壞產品。
A． 采用交流電源建議在火線一側安裝1A的保險絲。
B． 對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。
2）. 輸入信號：該系列產品采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。
說明：
A． 電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V或400V），否則應考慮使用PT，在電壓輸入端須安裝1A 保險絲。
B． 電流輸入：標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便于拆裝。
C． 要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤?。。üβ屎碗娔埽?/span>
D． 儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓；而在三相四線中，電壓測量顯示的為相電壓。
四.功能特點
◎集全面的三相交流電量測量、電能計量、綜合顯示、越限控制、電能脈沖輸出、網絡通訊于一體。
◎各種三相電量：相電壓、線電壓、電流、有功功率、無功功率、功率因數、等電量參數及專業的有功電能、無功電能計量等。
◎既可以作為盤裝電表單獨使用，也可以作為電力監控系統測控終端，實現電量采集和綜合控制。
◎液晶LCD（黃綠色背光、黑字）顯示屏，滿足新時代顯示技術發展潮流，可同時顯示多種電量信息，并允許在高光照環境中讀表；廣視角可視角度140度。
五.訂貨示例
訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容。
例1型號：-2SY 例2型號：-9SY
輸入：10KV/100V 200A/5A 輸入：380V 300A/5A
電力網絡：三相三線 電力網絡：三相四線
輸出：兩路脈沖 輸出：兩路脈沖
通訊：RS-485/MODBUS-RTU 通訊：RS-485/MODBUS-RTU
