一、功能綜述
該系列三顯示智能儀表有組合顯示（電流、電壓、頻率、有功功率、無功功率、功率因數、有功電
能、無功電能）系列產品是根據我國對電力設備的運行和監控要求而設計的，用戶可以通過面板按鍵或
RS485通信整定PT或CT參數等參數，直觀顯示系統一次母線基本電量參量，三排數碼管同時顯示電量值，
顯示清晰美觀，能直接取代傳統的模擬指針表，RS485接口，與微機進行數據交換，是適合工礦企業、民
用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。
二、主要技術指標
1、信號輸入 標稱輸入：電壓 0--520V 電流0--5.5A
允許過量程：瞬時：額定輸入2倍/2秒; 持續：1. 2倍
2、測量范圍：0 ～ 520V 、 0-5A、35-75Hz
3、顯示范圍：低壓型0.0 ～ 9999MV，小數點根據量程自動切換
4、精度： 0.5 ％
5、通訊接口 RS485串行接口，ModBus協議，RTU格式，通訊波特率2400 4800 9600 可選
6、絕緣強度： IEC 60255-5 2KVrms-1min
7、環境承受能力： 工作 IEC 60068-1和2 0℃～+55℃
儲存 IEC 60068-1和2 -25℃～+70℃ 濕熱 IEC 60068-1-3 93%RH 40℃
8、使用場合：無腐蝕性氣體及金屬粉塵，海拔高度< 3000 m
9、工作電源及功耗： AC ( 85～265)V或DC ( 100～275)V ≤5VA 或其它電源定做
三、按鍵操作說明

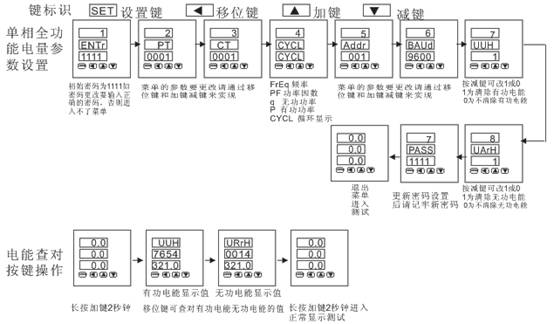

單相全功能表（普通）

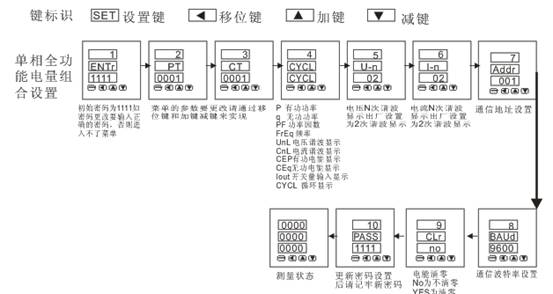

單相全功能諧波表

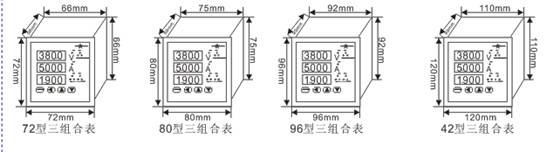

四、外型尺寸與面板示意圖
五、使用與訂貨注意事項
1、用戶在使用前必須仔細閱讀使用說明，嚴格按照手冊規定的方法進行接線和操作整定, 否則會影響到
使用安全和儀表的正常運行；
2、請按照規定的相位接入信號，切勿接反；
3、未經許可，不得擅自拆開儀表；
5、接線圖以本表上為準
